1、4根線判斷方法



用萬用表準確測量：

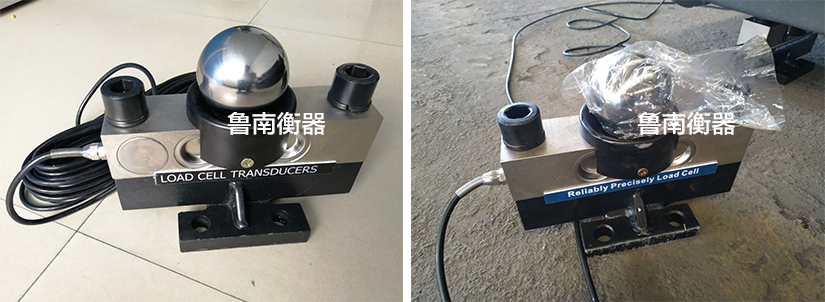

電子地磅傳感器

①、在能打開顯示器電源的情況下：



用數字萬用表直流20V檔測量4根線之間的電壓值：



電壓值z(mì)ui大的那一組就是電源線，如果萬用表出現正數，紅表筆所測的那根是電源正極、黑筆測量的那一根是電源負極。 電壓為0的那一線就是電子地磅傳感器信號線，用萬用表黑筆測量其中兩根信號線，然后看顯示器，如果顯示器出現正數，那根線即為正信號線，出現負數那根線即為負信號線。



②、在不通電的情況下方法如下：



用萬用表2000歐的電阻測量線與線之間的阻值：



把萬用表其中一個表筆放在電子地磅傳感器屏蔽線上不動，量與其它線之間的阻值，阻值為0的是電源負極，阻值相同的兩根線為信號線，另一根為電源正極。

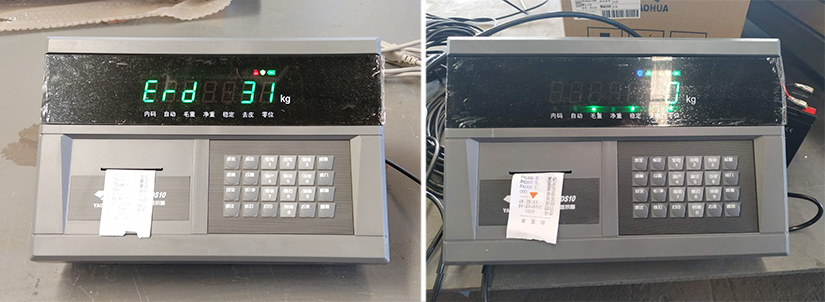

電子地磅稱重顯示儀表

2、6根線的方法：



打開萬用表的2000歐電阻檔，把其中一支筆放在屏蔽線上，用另一只筆測量與電子地磅傳感器其它線之間的阻值。電阻分別為0的兩根線都是電源負極。然后再分別測量另外4根線之間的電阻，其中阻值為0的那兩根就電源正極，最后剩下的2根就是信號線了，安裝時，正、負電源分別只接一根即可。

區分電源正負極和信號線正負是很重要的，一旦接錯可能會對傳感器造成不可恢復的傷害，如果自己擔心出錯，可以來電咨詢魯南衡器電子地磅廠家客服人員了解具體區分方法或請技術人員進行相關操作！
